规格型号：BV-HTRV-1800摄氏度布里奇曼晶体生长炉

设备说明：

根据布里奇曼方法，用于晶体生长的管式炉V-

HTRV管式炉，装有垂直支架系统，晶体可根据布里奇曼方法生长。布里奇曼方法是用预合成材料缓慢地下降，通过一个具有温度梯度的区间。被融化的材料通过一个较低的温度梯度区间， 形成单晶。BV-HTRV管式炉装有用于布里奇曼方法的特殊设计的结构。标准型号，如HTRV 70-250或HTRV 100-250的工作管装在一个升降装置上。需要注意的是，所有的管式炉都可以装这个装置。常见的有二种炉型，HTRV 70-250和HTRV 100-250。优势在于加热区短，根据布里奇曼方法，可获得较理想的温度梯度。温度向管式炉底部递减。拉伸机构向着低温区的位移速度可调。样品热电偶紧靠着样品，能准确了解样品的温度。样品和控温热电偶安装在升降装置底部。装载和卸载时，机构可快速反应。或者根据用户特定的晶体生长速度移动。样品热电偶和控温热电偶在陶瓷工作管附近。工作管两端是水冷法兰。工作管上面的法兰是固定的，底部的螺纹管，连接着工作管和升降装置。当样品向下移动时，螺纹管开始延伸。即使在真空下，样品也可以向下移动。工作管顶部是连接着真空泵。真空阀门可手动开关。真空度由压电陶瓷真空计控制。惰性气体流量由转子流速计手动控制。为了在工艺开始前降低氧含量，需要进行反复多次的预抽真空和惰性气体冲刷。该系统可以连接计算机，可记录运行时的所有数据。如，样品位置；热电偶温度。装载和卸载样品时，夹具须打开。机构可现实快速移动，样品方便拿取。

升降装置用于布里奇曼晶体生长，同时可结合不同的单区或多区控温管式炉。

优势：

※布里奇曼方法----晶体生长

※真空环境高工作温度：1450摄氏度

※惰性气氛环境高工作温度：1800摄氏度

※拉伸机构精度高

※手动操作

※可选数据记录功能HTRV-1800摄氏度

典型应用

布里奇曼方法单晶生长

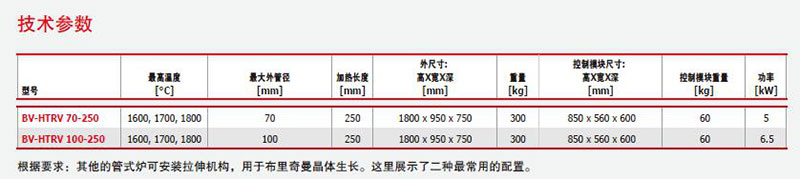

详细技术信息

HTRV管式炉的加热元件是二硅化钼，垂直安装。矩形炉壳内的保温材料为真空成型的纤维板。炉壳上还有用于同外部对流冷却的孔。考虑到样品的熔点，炉子的高温度有1600，1700，1800摄氏度。升降装置的二个马达，可实现不同的齿轮比。如：可达到约10毫米/秒的移动速度；鉴于布里奇曼生长工艺，拉伸速度仅为10纳米/秒。水冷法兰的水管都套在护套内。控温热电偶型号为B型。可根据要求选配过温保护器。建议安装过温保护器，因为晶体生长工艺时间长，多数处于无人看守的状态。

如果布里奇曼晶体生长所需的温度要高于1800摄氏度，卡布莱特盖罗可提供合适的解决方案。可见下一章节的晶体生长炉。

可选项根据要求，提供各种软件和硬件方面的可选项。原则上所有的管式炉可被用于布里奇曼方法的晶体生长。

※过温保护器型号为欧陆控制器

※高真空泵单元

※水冷机，如果现场没有冷却水

※额外的气体接口及阀门和转子流速计

※热电偶，位于样品边
